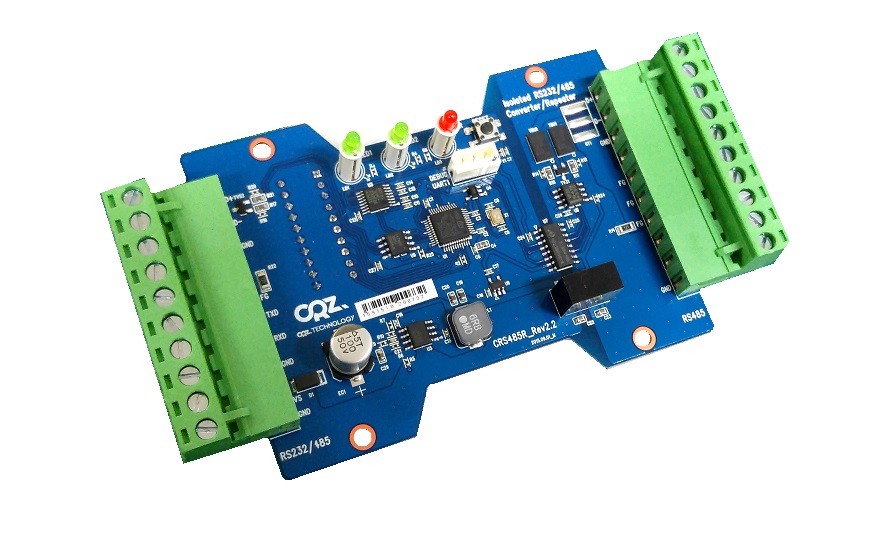

Isolated RS485 to RS485/RS232 Repeater Feature
마이컴 내장으로 최적의 통신 상태 유지되며, 필요한 기능 업데이트 가능
외부 DIP 스위치를 이용하여 다양한 통신 설정이 가능
노이즈가 많은 열악한 환경에서 통신 품질 유지
양단 신호간 전기적으로 절연시켜 내구성과 성능을 향상한 제품
절연형 RS485 to RS485/RS232 리피터
RS485/RS232 통신망의 신호 증폭을 위한 리피터
Watchdog Reset 지원
최적의 통신상태 유지
지원 통신속도: 4800, 9600, 19.2K, 38.4K, 57.6K, 115.2K, 230.4K, 460.8K
데이터비트 8bit
패리티 No, Even, Odd 중 선택 가능
STOP 비트 1, 1.5, 2 비트 중 1가지 선택 가능
추가 기능 업데이트 가능
Input 전압 및 전류 : DC 6V -36V /3A
문의 : help@crz-tech.com

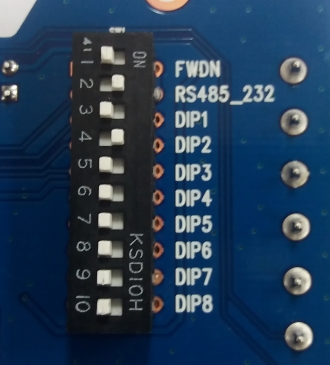

Setting PIN MAP
SW1_#1 | FWDN | ON : DownLoad, OFF : Normal |
SW1_#2 | RS485_232 | ON : RS485 , OFF : RS232 |
SW1_#3 | DIP1 | Baud Rate |
SW1_#4 | DIP2 | |
SW1_#5 | DIP3 | |
SW1_#6 | DIP4 |
|
SW1_#7 | DIP5 | Stop Bits |
SW1_#8 | DIP6 | |
SW1_#9 | DIP7 | Parity |
SW1_#10 | DIP8 |
Baud Rate | DIP3 | DIP2 | DIP1 |
115200 bps | OFF | OFF | OFF |
4800 bps | OFF | OFF | ON |
9600 bps | OFF | ON | OFF |
19200 bps | OFF | ON | ON |
38400 bps | ON | OFF | OFF |
57600 bps | ON | OFF | ON |
230400 bps | ON | ON | OFF |
460800 bps | ON | ON | ON |
Stop Bits | DIP6 | DIP5 |
Stop Bit 1 | OFF | OFF |
Stop Bits 2 | OFF | ON |
Stop Bits 1.5 | ON | OFF |
Stop Bit 1 (default) | ON | ON |
Parity | DIP8 | DIP7 |
Parity No | OFF | OFF |
Parity Even | OFF | ON |
Parity Odd | ON | OFF |
Parity No (default) | ON | ON |

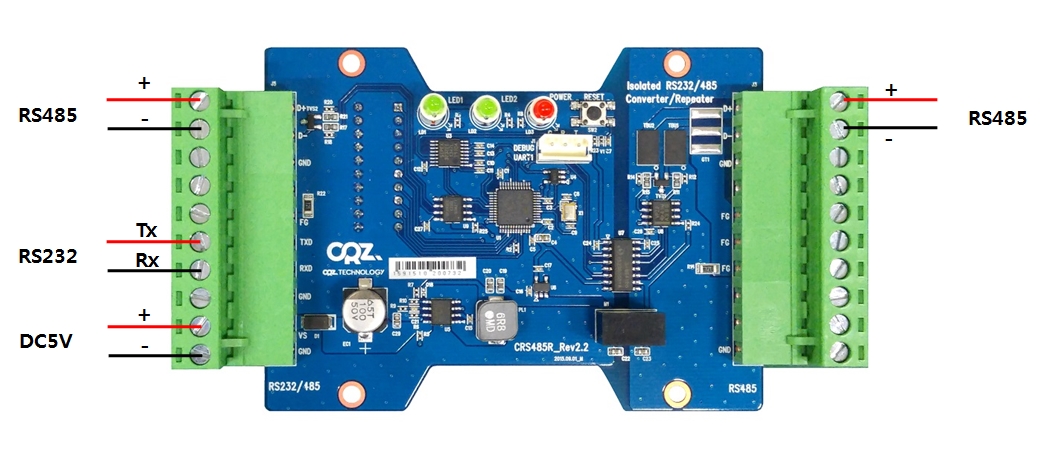

PIN MAP

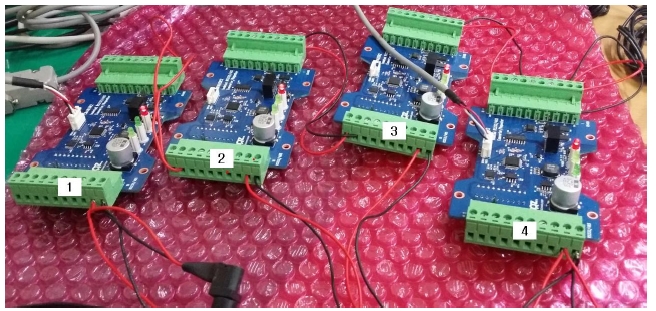

동작시험
PC COM2<->1번 RS232 <-> 2번 RS485 <-> 3번 RS485 <-> 4번 RS232<-> PC COM3
Shipping Materials
-RS485 to RS485/RS232 Repeater : 1EA
